萊珂K303中央空調觸摸屏液晶溫控器 風機盤管溫度控制器

一：產品概況
萊珂K303中央空調液晶觸摸屏溫控器用大屏幕數顯控制技術，通過溫控器內部的NTC溫度傳感器檢測室內溫度，并實時與用戶設定溫度進行比較，自動調節風機以及閥門的開、關，最終達到維持室內恒溫的目的。

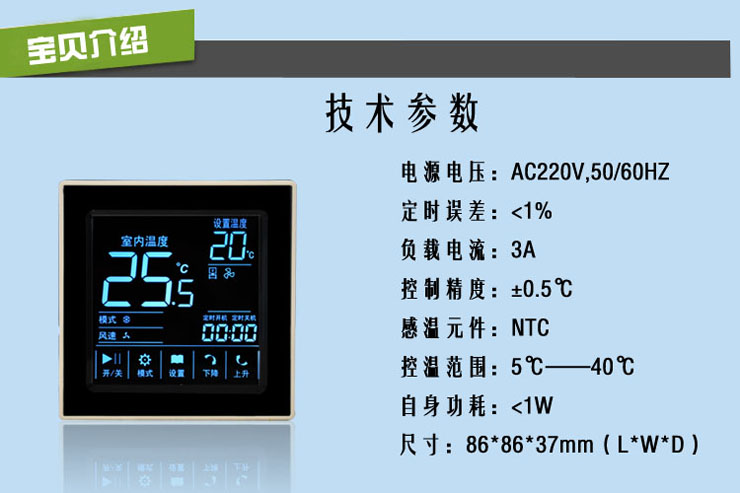

二：技術參數
? 供電電源：220VAC±10%；50／60HZ
? 定時誤差：<1％
? 負載電流：3A
? 精確度：±1℃
? 溫度設定范圍：5－35℃
? 功耗：<1W
? 感溫元件：NTC
? 尺寸：86*86*39mm(L*W*D)

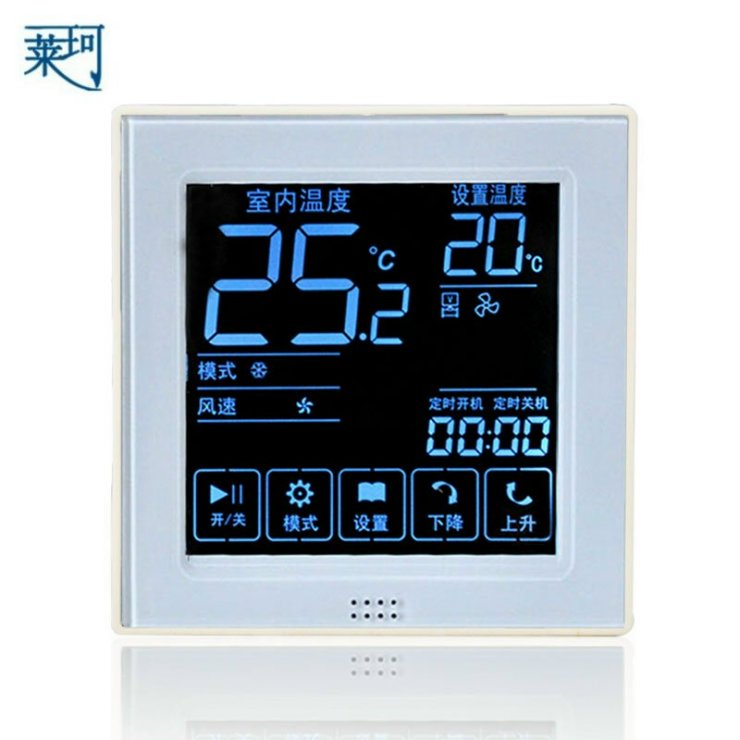

三：按鍵說明
? ：開、關機鍵
? ：工作模式切換鍵
? ：設置鍵（風速切換）
? ：增量鍵；
? ：減量鍵；
四：使用方法
1. 開、關機：
通電狀態下，請按　鍵
2. 工作模式：
請按　鍵實現制冷，制熱、睡眠等3種工作模式間的轉換。
3. 溫度設定：
請按增量鍵　或減量鍵　來調整溫度，溫度可設為10-35℃
4. 風速設定：
按　鍵，可選擇風速大小，自動、高風速、中風速、低風速。
當風速處于自動運行模式，如果室內溫度與設定溫度相差3℃以上時，風機高風速運行；相差2度時，風機中風速運行；相差1℃時，風機低風速運行。與當室溫設置溫度相同時，閥門關閉，同時風機關閉（風機是否受控可選擇）。
5. 定時開、關機：
在關機狀態下，按下　鍵設定定時開機，在背光熄滅前連續按下　鍵設定在12小時內定時開機，以半小時為單位步進。
在開機狀態下，按下　鍵設定定時關機，在背光熄滅前連續按下　鍵設定在12小時內定時關機，以半小時為單位步進。

安裝注意事項
1. 請切記在安裝前關閉電源。
2. 在室內找一個溫度穩定，而且沒有靠近進門或空調裝置的地方。

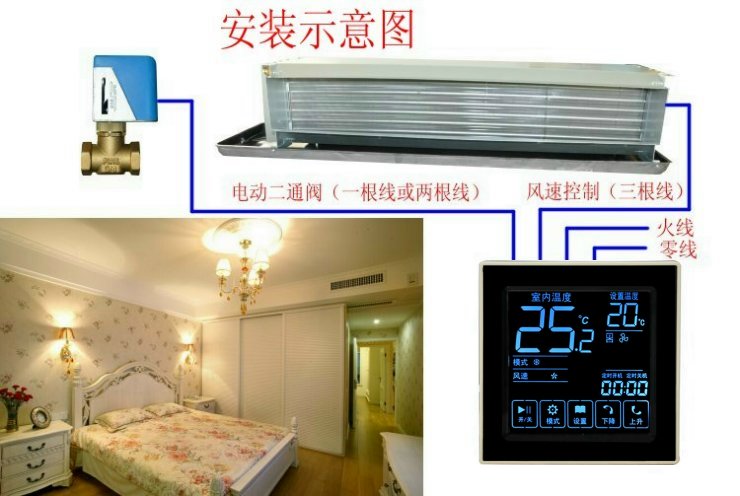

3. 在你安裝之前，必須查看系統電路圖，根據接線圖連接電路，如果你的系統與下述電路圖不相符，請與經銷商聯系或請教資深電工師。
4. 根據詳細的電流說明使用，禁止超載。
5. 溫控器的供電端子零線和火線一定要接入正確，否則會(huì )燒損溫控器或照成風機端子閥端子無法正常輸出。
